テクノプリント事業部
最新の電気回路印刷技術を
お探しのお客様へ
テクノプリント事業部は独自の高精度・高密度電気回路印刷技術を用い、
プリント電子基盤・PTCヒーターなどを製造しています。電気回路に特化し、
国内屈指の精度・大型の印刷が可能なスクリーン印刷技術。
他に真似のできないものづくりと柔軟な体制でお客様のご要望を実現します。
ご採用の事例
-
西日本旅客鉄道株式会社 様
車イス・ベビーカー用スペースの壁暖房
-
パナソニック株式会社 様
堀り座卓、６面ヒーター・PTC電気式床暖房のOEM
-
東洋アルミニウム株式会社 様
LEDレジスト印刷
-
株式会社LIXIL 様
キッチン昇降機のタッチスイッチ、カップボード樹脂扉印刷
-
株式会社フジ医療器 様
マッサージチェア足裏・腰回りヒーター
-
各種シンセサイザー（高感度、感圧インク）

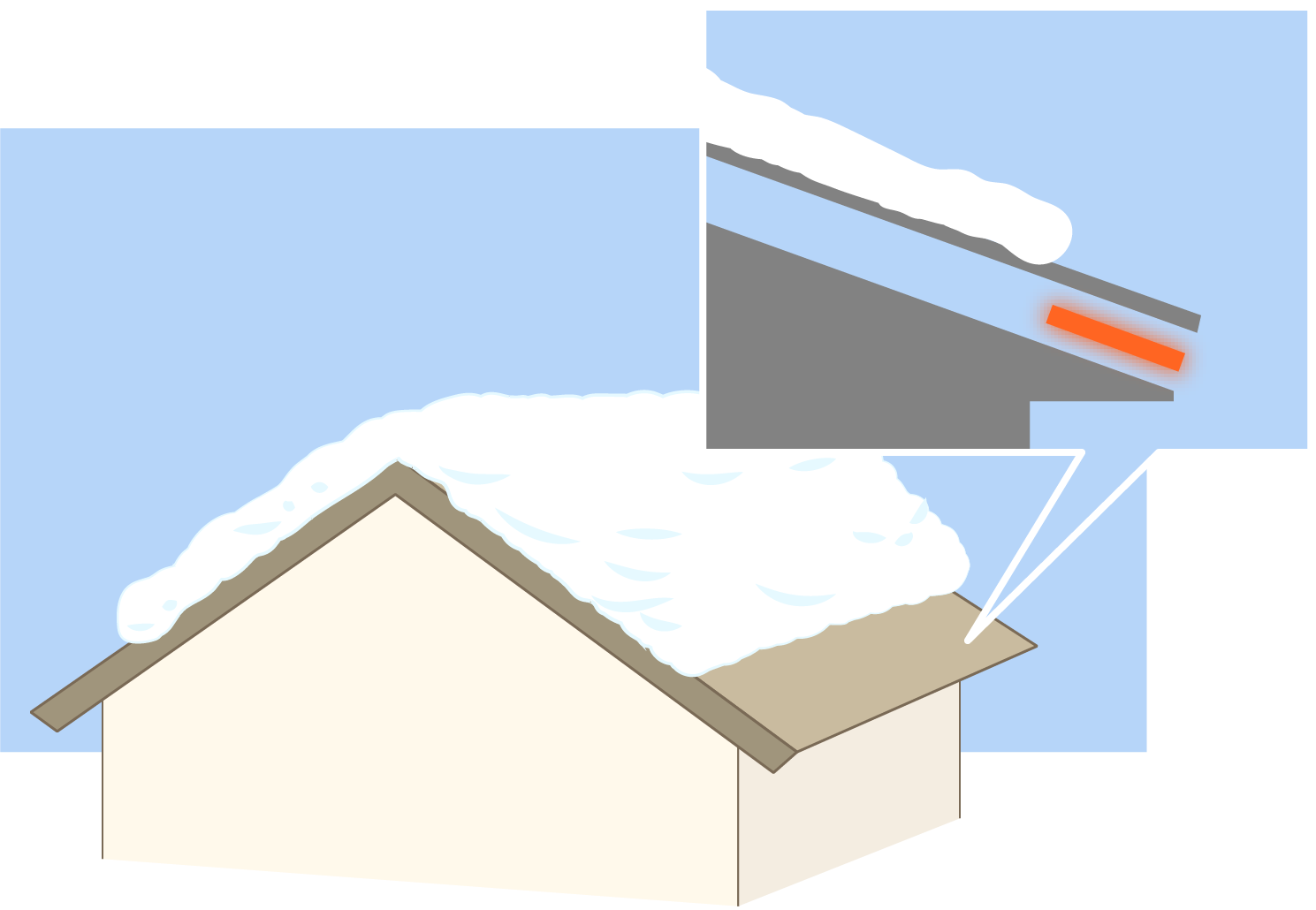

融雪ルーフヒーター事例
テクノプリント事業部の高精度・高密度印刷技術が作り出す製品は様々な場所で使われています。家屋の屋根に設置することで、積もった雪を外側から融解し、人身・物損事故を未然に防いでいます。キョーライトは現代社会を支えるプリントテクノロジーを提供しています。
→テクノプリントのヒーターをご紹介します
キョーテック、テクノプリントを
選んでいただく理由
テクノプリント事業部 製品主要納入先
主要お取引先一覧（順不同）
- パナソニック株式会社
- 株式会社LIXIL
- 東洋アルミニウム株式会社
- ホシデン株式会社
- 黒田電気株式会社
- NISSHA株式会社
- 株式会社ジェイアール西日本テクノス
- 株式会社ヤマダ・エスバイエルホーム
- 大和ハウス工業株式会社
- 株式会社京写
- 株式会社フジ医療器
- 株式会社ニフコ
- ヤマハ株式会社
- 大和リース株式会社
- 他 （順不同）
キョーテック、テクノプリント事業部とは？
高精度・高密度印刷技術を今に生きる技術へ
主な事業のご紹介
プリント電子基盤
高精度・高密度印刷技術を用いて製造される電子プリント基盤。設計から製造、出荷までを一貫してこなし、お客様の要望に応じた最適な製品を提供しています。用途／メンブレンスイッチ、デジタイザー、キーボード用サーキットなど
建材向け精密印刷
精密な柄、デザインパターンをアクリル樹脂、ポリカーボネート、合成樹脂フィルム、不織布など素材を問わず、再現性の高い印刷が可能です。用途／化粧アクリル樹脂板、合わせガラス用フィルム、ガラス飛散防止用フィルムなど
主なスクリーン印刷技術のご紹介
ファインパターン
Line(線幅)/Space(線幅)=150/150μm(0.3mmピッチ)の精密印刷が可能です。
スルーホール・ビアホール・ジャンパー回路
印刷によって薄膜多層基板の形成が可能です。
印刷可能な基板の厚みは、38～125μm、スルーホール径は、0.15～1.2mmとなります。
抵抗体印刷
印刷により抵抗体を形成させることができます。
ご要望に応じた抵抗値の設定が可能です。
応用例：面状ヒーター、シート着座センサー、歪み感知スティックポインター、デジタイザー、FPCメンブレン回路等

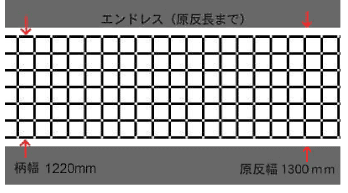

広幅エンドレス印刷
Roll to Rollスクリーン印刷機によるつなぎエンドレス柄の印刷です。
つなぎ精度は、±0.3mm以内に抑えることができます。
使用する原反フィルムの最大幅は、1300mm(有効エリア：1220mm)です。
応用例：ガラス化粧フィルム、電磁波シールドフィルム(布)、フィルムアンテナ、多面付回路パターン等

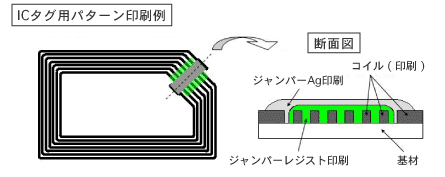

ファインパターン
印刷によるコイルパターン形成なので、エッチングのような無駄がなく、環境にも配慮しています。
煩わしいエッチング工程がないので、コイルからジャンパーまで一貫した印刷工程で短納期対応が可能です。
最大1300mm幅のRoll to Rollスクリーン印刷機によって、大型ロットにも対応します。また、コストダウンにも貢献します。
印刷後もロールのまま納品が可能なので、そのまま次工程のチップ実装に対応できます。
コイルエッチング後のジャンパー印刷のみでも対応可能です。
